EZ Form半剛性電纜M17/130-00014
發布時間:2022-09-28 16:48:07 瀏覽:2540

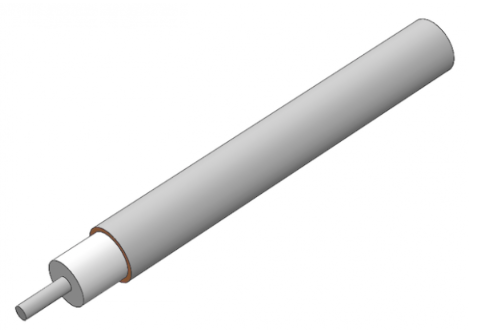

半剛性電纜最基本形式是由金屬套管制作而成的同軸傳輸線。其中,金屬套管通常為形成外導線的銅管,沿銅管的中心線設計有導線導體。因此,中心導線導體由介質材料支撐點,因此維持在外導線的相同中軸上。半剛性器件因其寬帶特性、可靠的機械性能和相位穩定性,依舊是工程師的熱門選擇。
EZ Form提供27條銅和鋁保護套半剛性電纜,滿足MIL-DTL-17標準。M17/130-00014電纜線滿足甚至超過MIL規格,還有各種尺寸和表面處理。
為了防止氧化,EZ Form建議把M17/130-00014儲存在原有封裝中,并在操作前儲存在干燥的溫度可控性的環境里。
美國EZ Form是一家TPC電纜線制造廠商,成立于1984年,具有AS9100D航空航天質量認證體系,為全球客戶提供同軸線纜、微波連接器和同軸延遲線產品。其產品被普遍使用于軍工、航空航天、通訊、醫療、儀器和測試等領域。
深圳市立維創展科技有限公司,授權代理EZ Form產品,歡迎咨詢。
詳情了解EZ Form Cable產品請點擊:/brand/78.html

DIMENSIONS | UNITS | M17/130-00014 | |
Outer Conductor Diameter | In | .141* | |
mm | 3.58* | ||
Center Conductor Diameter | In | 0.0362 | |
mm | 0.92 | ||
Dielectric Diameter | In | 0.1175 | |
mm | 2.98 | ||
MATERIALS | |||
Outer Conductor | Copper | ||
Outer Conductor Plating | Tin Lead | ||
Dielectric | PTFE | ||
Center Conductor | SPCW | ||
RoHS Compliant | NO | ||
MECHANICAL CHARACTERISTICS | |||
Temp Range °C | °C | -40 to +125 | |
Inside Bend Radius (Minimum) | In | 0.25 | |
mm | 6.35 | ||
Weight | lbs / 100ft | 3.51 | |
kg / 100m | 5.22 | ||
ELECTRICAL CHARACTERISTICS** | |||
Nominal Impedance | Ohms | 50.0 +/- 1.0 | |
Velocity of Propagation | - | 69.5% | |
Shielding Effectiveness | db | >165 | |
Voltage Withstanding | VRMS @ 60 Hz | 5000 | |
Continuous Working Voltage | VRMS MAX | 1900 | |
Maximum Operating Frequency | GHz | 20 | |
Attenuation | 0.5 GHz | 8 | |
1.0 GHz | 12 | ||
5.0 GHz | 29 | ||
10.0 GHz | 45 | ||
18.0 GHz | 65.5 | ||
26.5 GHz | N/A | ||
40.0 GHz | N/A | ||
50.0 GHz | N/A | ||
65.0 GHz | N/A | ||
90.0 GHz | N/A | ||
Power (Watts Cw | 0.5 GHz | 600 | |
1.0 GHz | 450 | ||
5.0 GHz | 180 | ||
10.0 GHz | 120 | ||
18.0 GHz | 83 | ||
