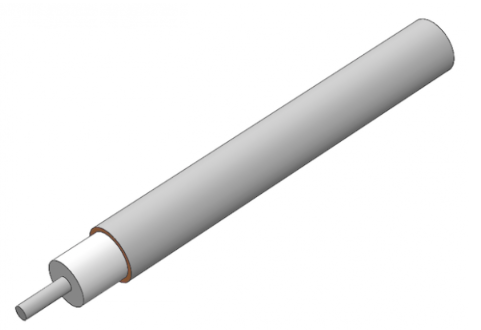

M17/133-00002半剛性電纜EZ Form
發布時間:2022-12-14 16:46:05 瀏覽:1348
MIL-DTL-17 QPL 批準的電纜
EZ Form提供27種滿足MIL-DTL-17標準化的銅和鋁護線套半剛性電纜。M17/133-00002電纜滿足甚至超過Mil規格,并提供各種規格和飾面。
為防止氧化,EZ Form建議把M17/133-00002儲存在原包裝中,并在使用時儲存在干燥的溫度可控環境下。
美國EZ Form是一家TPC電纜線制造廠商,成立于1984年,具有AS9100D航空航天質量認證體系,為全球客戶提供同軸線纜、微波連接器和同軸延遲線產品。其產品被普遍使用于軍工、航空航天、通訊、醫療、儀器和測試等領域。
深圳市立維創展科技有限公司,授權代理EZ Form產品,歡迎咨詢。
詳情了解EZ Form Cable產品請點擊:/brand/78.html
DIMENSIONS | UNITS | M17/133-00001 |
Outer Conductor Diameter | In | .0865 |
mm | 2.2 | |
Center Conductor Diameter | In | 0.0201 |
mm | 0.51 | |
Dielectric Diameter | In | 0.066 |
mm | 1.68 | |
MATERIALS | ||
Outer Conductor | Copper | |
Outer Conductor Plating | Tin | |
Dielectric | PTFE | |
Center Conductor | SPCW | |
RoHS Compliant | YES | |
MECHANICAL CHARACTERISTICS | ||
Temp Range °C | °C | -40 to +125 |
Inside Bend Radius (Minimum) | In | .125 |
mm | 3.18 | |
Weight | lbs / 100ft | 1.58 |
kg / 100m | 2.35 | |
ELECTRICAL CHARACTERISTICS** | ||
Nominal Impedance | Ohms | 50.0 +/- 1.5 |
Velocity of Propagation | - | 69.5% |
Shielding Effectiveness | db | >165 |
Voltage Withstanding | VRMS @ 60 Hz | 5000 |
Continuous Working Voltage | VRMS MAX | 1500 |
Maximum Operating Frequency | GHz | 20 |
Attenuation | 0.5 GHz | 15 |
1.0 GHz | 22 | |
5.0 GHz | 50 | |
10.0 GHz | 80 | |
18.0 GHz | 110 | |
26.5 GHz | N/A | |
40.0 GHz | N/A | |
50.0 GHz | N/A | |
65.0 GHz | N/A | |
90.0 GHz | N/A | |
Power (Watts Cw | 0.5 GHz | 180 |
1.0 GHz | 130 | |
5.0 GHz | 54 | |
10.0 GHz | 35 | |
18.0 GHz | 24 | |
26.5 GHz | N/A | |
40.0 GHz | N/A | |
50.0 GHz | N/A | |
65.0 GHz | N/A | |
90.0 GHz | N/A |
推薦資訊
Hypertronics專業從事精密電子連接系統的設計和生產。為客戶提供全面的定制化服務,包括電纜組裝、塑料外殼快速加工、電子建模和測試。Hypertronics的定制服務可以幫助客戶節省寶貴的設計和生產時間,并確保最終產品的可靠性。

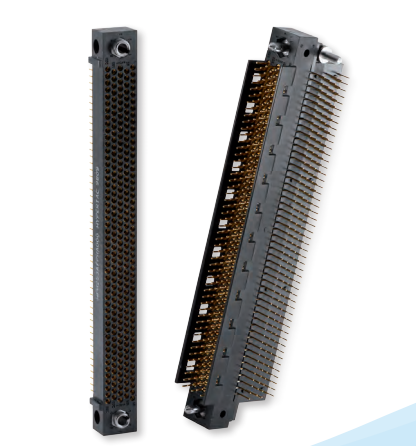

Hypertronics連接器為標準和定制解決方案提供了一系列先進的接觸技術。Hypertronics是一種性能優越的雙曲面接觸技術,適用于所有應用場合,以及可靠性和安全性都很高的苛刻環境。Hypertronics雙曲面觸頭固有的電氣和力學性能保證了它在可靠性、匹配周期、低接觸力和最小接觸電阻等方面的優良性能。接觸套筒的形狀是由雙曲接觸線形成的,由于針周圍的接觸線的彈性排列,Hypertronics提供了許多線性接觸路徑。
