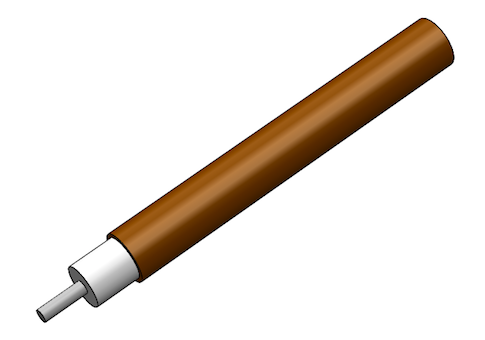

M17/133-00007半剛性電纜EZ Form
發布時間:2023-02-24 17:00:37 瀏覽:755
半剛性電纜是目前許多射頻應用中普遍使用的主要微波器材。半剛性電纜最基本形式是通過金屬管所組成的同軸傳輸線。其中,金屬管通常為組成外導體的銅管,沿銅管軸線設置電導體。因而,中心電導體由介電數據承載,以維持在相關外導體的相同中心軸上。由于其寬帶特性、安全可靠的電氣特性和相位穩定性,半剛性組件依舊是工程師的主流選擇。
EZ Form提供27種符合MIL-DTL-17標準化的銅和鋁護套半剛性電纜。M17/133-00007電纜線符合或超越Mil規格,并提供更多的規格和飾面板。
為防止氧化,EZ Form建議把M17/133-00007儲存在原封裝中,并把它保存在干燥的溫度可控環境里直到應用。
美國EZ Form是一家TPC電纜線制造廠商,成立于1984年,具有AS9100D航空航天質量認證體系,為全球客戶提供同軸線纜、微波連接器和同軸延遲線產品。其產品被普遍使用于軍工、航空航天、通訊、醫療、儀器和測試等領域。
深圳市立維創展科技有限公司,授權代理EZ Form產品,歡迎咨詢。
詳情了解EZ Form Cable產品請點擊:/brand/78.html
DIMENSIONS | UNITS | M17/133-00007 |
Outer Conductor Diameter | In | .0865 |
mm | 2.2 | |
Center Conductor Diameter | In | 0.0201 |
mm | 0.51 | |
Dielectric Diameter | In | 0.066 |
mm | 1.68 | |
MATERIALS | ||
Outer Conductor | Copper | |
Outer Conductor Plating | Tin | |
Dielectric | PTFE | |
Center Conductor | SPCW | |
RoHS Compliant | YES | |
MECHANICAL CHARACTERISTICS | ||
Temp Range °C | °C | -40 to +125 |
Inside Bend Radius (Minimum) | In | .05 |
mm | 1.27 | |
Weight | lbs / 100ft | 1.58 |
kg / 100m | 2.35 | |
ELECTRICAL CHARACTERISTICS** | ||
Nominal Impedance | Ohms | 50.0 +/- 1.5 |
Velocity of Propagation | - | 69.5% |
Shielding Effectiveness | db | >165 |
Voltage Withstanding | VRMS @ 60 Hz | 5000 |
Continuous Working Voltage | VRMS MAX | 1500 |
Maximum Operating Frequency | GHz | 20 |
Attenuation | 0.5 GHz | 15 |
1.0 GHz | 22 | |
5.0 GHz | 50 | |
10.0 GHz | 80 | |
18.0 GHz | 110 | |
26.5 GHz | N/A | |
40.0 GHz | N/A | |
50.0 GHz | N/A | |
65.0 GHz | N/A | |
90.0 GHz | N/A | |
Power (Watts Cw | 0.5 GHz | 180 |
1.0 GHz | 130 | |
5.0 GHz | 54 | |
10.0 GHz | 35 | |
18.0 GHz | 24 | |
26.5 GHz | N/A | |
40.0 GHz | N/A | |
50.0 GHz | N/A | |
65.0 GHz | N/A | |
90.0 GHz | N/A |
推薦資訊

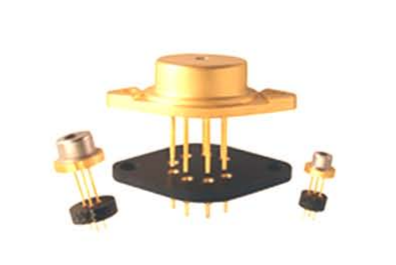

ANDON?氣體傳感器插座可靠性高,成本效益高,可以用光電器件代替保護元件。ANDON氣體傳感器插座在將焊接插座安裝在管道上后,插入傳感器,消除因手的靜電放電而造成的焊接溫度損傷。消除清洗造成的損壞溶劑。避免玻璃密封件斷裂。減少對粘結器的沖擊損傷。

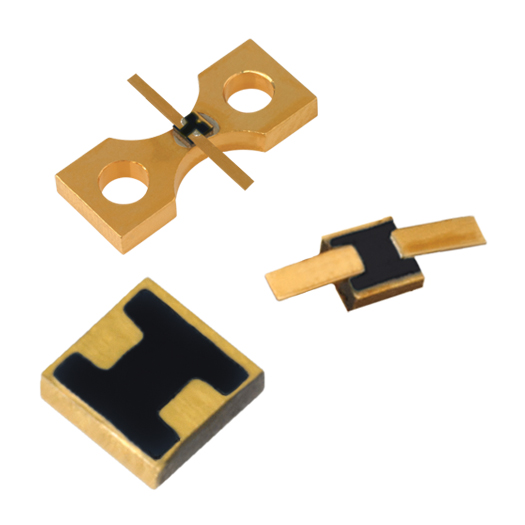

Hypertronics?提供具備極高額定功率的CVD鉆石衰減器系列產品。這類衰減器可適用于DC-26.5GHz的應用領域,極其適用于需要大功率工作能力、頻率響應范圍寬、體型小質量輕的應用領域。Hypertronics射頻元器件 CVD鉆石衰減器選擇全薄膜結構生產制造而成,其鍍金的焊盤能夠滿足金絲鍵合的規定要求,也能夠選擇表面焊接安裝使用。后綴帶“T”的產品帶有鍍金層的引線,便于安裝使用。后綴帶“FT”的產品,帶有引線和集成式散熱器,便于安裝使用。
