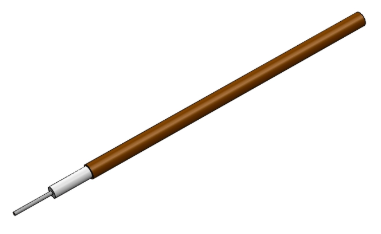

M17/151-00001同軸電纜EZ Form
發布時間:2023-10-11 16:46:48 瀏覽:1984
EZ Form提供適合MIL-DTL-17標準化的27種銅和鋁保護套半剛性電纜。M17/151-00001電纜線滿足甚至超過軍工用規格,并且有多種規格和飾面可以選擇。
為了能防氧化,EZ Form建議把M17/151-00001保存在原包裝中,并且將M17/151-00001保存在干燥的溫度監控環境里直到應用。
美國EZ Form是一家TPC電纜線制造廠商,成立于1984年,具有AS9100D航空航天質量認證體系,為全球客戶提供同軸線纜、微波連接器和同軸延遲線產品。其產品被普遍使用于軍工、航空航天、通訊、醫療、儀器和測試等領域。
深圳市立維創展科技有限公司,授權代理EZ Form產品,歡迎咨詢。
詳情了解EZ Form Cable產品請點擊:http://www.pifaye.com/brand/78.html

Specifications
DIMENSIONS | |
Center Conductor Diameter | 0.0113 in |
Dielectric Diameter | 0.0370 in |
Outer Conductor Diameter | 0.0470 in |
MATERIALS | |
Center Conductor Material | SPCW |
Dielectric Material | PTFE |
Outer Conductor Material | Copper |
RoHS Compliant | Yes |
MECHANICAL CHARACTERISTICS | |
Minimum Temperature | ?40 °C |
Maximum Temperature | +100 °C |
Inside Bend Radius (Minimum) | 0.125 in |
Weight | 0.47 lbs per 100 ft |
ELECTRICAL CHARACTERISTICS | |
Nominal Impedance | 50.0 ? |
Nominal Impedance Margin | ±2.5 ? |
Velocity of Propagation | 69.50% |
Shielding Effectiveness | >165 db |
Voltage Withstanding | 2000 VRMS @ 60 Hz |
Continuous Working Voltage | 1000 VRMS max |
Maximum Operating Frequency | 20 GHz |
Attenuation | |
FREQUENCY | DB / 100 FT TYPICAL |
0.5 GHz | 28 db |
1.0 GHz | 40 db |
3.0 GHz | 70 db |
5.0 GHz | 90 db |
10.0 GHz | 130 db |
20.0GHz | 190 db |
Power | |
FREQUENCY | WATTS CW @ 20 °C (MAX) |
0.5 GHz | 45 W |
1.0 GHz | 32 W |
3.0 GHz | 18W |
5.0 GHz | 13W |
10.0 GHz | 9 W |
20.0 GHz | 6.5W |
上一篇: Glenair納米矩形單排連接器
推薦資訊
Glenair?微型和超微型圓形連接器是新型的軍用航空航天互連元器件。它的使用性能可與更大的連接器(如MIL-DTL-38999)相提并論,但封裝形式更小、更輕。Glenair超小型圓形連接器是適用于航空航天應用領域的微型連接器.

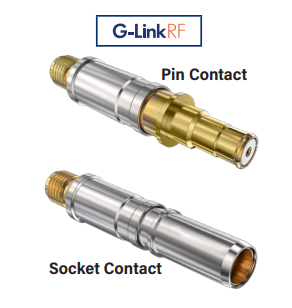

233-290 SuperNine連接器是Glenair的高性能射頻圓形連接器,適用于軍事和工業領域。提供1至29個射頻觸點,尺寸可選8、12或16,外殼采用鋁或不銹鋼,配備氟硅膠索環保護環境,銅合金接地彈簧提供EMI保護。提供15種MIL-STD-1560布局和8種外殼尺寸,具有scoop-proof接口和排污管理功能,后釋放接觸機制確保連接穩定。產品型號包括插頭、直插式插座、壁掛式插座等,滿足不同安裝需求。
