LV5T5000XMCA2RX低相位噪聲石英晶振Wi2Wi(PDI)
發布時間:2024-04-03 09:38:31 瀏覽:2387
PDI LV5系列是一款高性能時鐘振蕩器,主要特點在于其極低的相位抖動和卓越的相位噪聲。產品以密封包裝形式提供,確保了產品的穩定性和耐用性。

該晶振的輸出類型為LVDS,能夠滿足多種信號傳輸需求。其工作頻率范圍覆蓋從40MHz到200MHz,能夠滿足不同應用場景的需求。在尺寸方面,LV5T5000XMCA2RX的尺寸為5.00mm x 3.20mm x 1.20mm,緊湊的設計使其易于集成到各種設備中。它的主要規格包括頻率范圍從40.0000MHz到200.0000MHz,輸出電壓水平在指定范圍內,并具有多種操作選項和定制選擇。
Paramete | Supply Voltage*1(±5%) | Units | ||
3.3 | 2.5 | V | ||
Frequency Range*1 | 40.000000 to 200.000000 | MHz | ||
Frequency Stahiliy | 4l Causes(Maximum) | Per Option | ppm | |
Temperature Range* | Operating | Per Option | “C | |
Storage | 55 to+125 | “C | ||
Supply Current (Maximum) | 40 | mA | ||
Output | Differential LVDS Squarewave | |||
Load (Typical) | Between Output and Comp Output | 100 | Ω | |
Duty Cycle (Maximum) | 50%Vcc | 45/55 | % | |
Rise/Fall Times (Maximum) | Rise Time (20%to 80%Vcc) | 0.4 | n5 | |
Fall Time (80%to 20%Vcc) | 0.4 | |||
Start up Time (Maximum | 10.0 | mS | ||
Output Voltage Levels | High Voh (RL=100Ω | 1.43 Typical,1.60 Maximum | V | |
Low Vol (RL=100Ω) | 0.90 Minimum,1.10 Typical | |||
Differential Voltage | 250 Min,350 Typ,450 Max | mV | ||
Pin 1 (Tri-State)(Option | High (See below)or Open | Enable | ||
Low (See below)*3 | Disable | |||
High Value (Minimum) | 70 | %Vcc | ||
Ow Value (Maximumi* | 30 | %Vcc | ||
Disable Current (Typical) *3 | 10 | uA | ||
Enable Delay Time (Maximum) | 2.0 | m5 | ||
Disable Delay Time (Maximum) | 0.2 | uS | ||
ntegrated Phase Jitter (RMS) | 12KHz to 20MHz | 0.3 Typical,1.0 Maximum | p5 | |
Phase Noise (Typical) | @10KHz Offset | -138 | dBc/H | |
@100KHz Offset | -144 | |||
在相位穩定性方面,產品提供了詳細的頻率穩定性參數,并且可以在多種溫度范圍內穩定工作。 除了基礎規格外,該產品還具有一些特殊功能,如三態引腳和LVDS引腳,提供了更靈活的連接方式。啟動時間、上升/下降時間以及集成相位抖動等性能指標也都有明確的數值范圍。

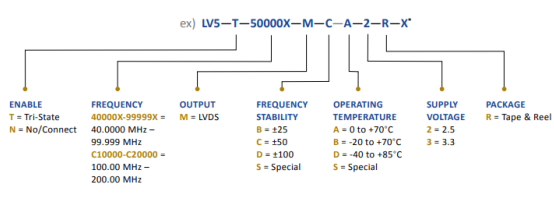

訂購指導:
