DS90CR285發送器和DS90CR286接收器TI
發布時間:2024-04-24 09:08:51 瀏覽:3293
DS90CR285和DS90CR286是一對用于數據傳輸的芯片組,其主要功能是將28位的LVCMOS/LVTTL數據轉換為4個LVDS(低壓差分信號)數據流,并在接收端將這些LVDS數據流重新轉換回28位的LVCMOS/LVTTL數據。這對芯片組的工作原理如下:
- DS90CR285發送器:它接收28位的LVCMOS/LVTTL數據,并將其轉換為4個LVDS數據流。在數據傳輸過程中,它利用一個LVDS鏈路與數據流進行同步,并且使用一個發送時鐘對28位輸入數據進行采樣和傳輸。

- DS90CR286接收器:它接收來自DS90CR285發送器的LVDS數據流,并將其轉換回原始的28位LVCMOS/LVTTL數據。接收端的工作類似于發送端,但是逆過程。
這對芯片組的特點和優勢包括:
- 高達231兆字節/秒的帶寬和高達1.848 Gbps的數據吞吐量,使其適用于需要高速數據傳輸的應用場景。
- 采用+3.3V單電源供電,省電模式功耗低于0.5mW,具有較低的功耗。
- 支持多種信號組合,如7個4位半字節或3個9位數據和1個控件。
- 窄總線設計減小了電纜尺寸,節省了系統成本并降低了連接器的物理尺寸。
- DS90CR285發送器的LVDS器件具有290mV的擺幅,有利于降低電磁干擾(EMI)。
- 兼容TIA/EIA-644 LVDS標準,保證了與其他LVDS設備的兼容性。
- ESD額定值高于7kV,具有良好的靜電放電保護性能。
- 適用于工作溫度范圍廣泛,從-40°C至+85°C,可以滿足多種環境條件下的應用需求。

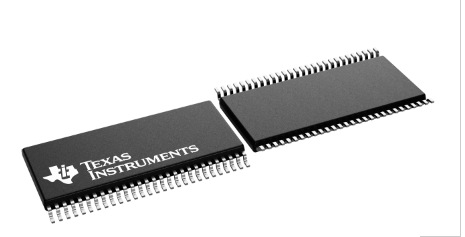

- 芯片組采用扁平56引腳TSSOP封裝,便于PCB設計和集成。
| Orderable Device | Status Package Type Package Pins Package (1) Drawing Qty | Eco Plan (2) | Lead finish Ball material (8) | MSL Peak Temp Op Temp (C) (3) | Device Marking (4/5 |
| DS90CR285MTD | LIFEBUY TSSOP DGG 56 34 | Non-RoHS& Non-Green | Call Tl | Call Tl 40 to 85 | DS90CR285MTD >B |
| DS90CR285MTD/NOPB | ACTIVE TSSOP DGG 56 34 | RoHS &Green | SN | Level-2-260C-1 VEAR40 to 85 | DS90CR285MTD >B |
| DS90CR285MTDX/NOPB | ACTVE TSSOP DGG 56 1000 | RoHS &Green | SN | Level-2-260C-1 YEAR 40 to 85 | DS90CR285MTD >B |
| DS90CR286MTD | LIFEBUY TSSOP DGG 56 34 | Non-RoHS &Green | Call Tl | Level-2-235C-1 YEAR | DS90CR286MTD >B |
| DS90CR286MTD/NOPB | NRND TSSOP DGG 56 34 | RoHS &Green | SN | Level-2-260C-1 YEAR | DS90CR286MTD >B |
| DS90CR286MTDX/NOPB | NRND TSSOP DGG 56 1000 | RoHS &Green | SN | Level-2-260C-1 YEAR | DS90CR286MTD >B |
