EZ-PT86-AL-SP相位穩定0.086半剛性同軸電纜EZ Form
發布時間:2024-05-10 09:22:03 瀏覽:1691

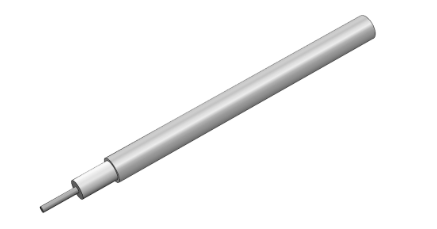

EZ-PT86-AL-SP相位穩定0.086半剛性同軸電纜EZ Form是一款專為高相位穩定性且?guī)缀醪恍枰獪囟认嘧兊膽枚O計的電纜。以下是該電纜的詳細介紹:
1. 型號與規格:
- 電纜型號:EZ-PT86-AL-SP
- 規格:0.086英寸的半剛性同軸電纜
2. 導體與介質:
- 中心導體直徑:0.0226英寸,采用SPC材料
- 外導體:半剛性鍍銀鋁材料,提供優良的屏蔽效果(>165分貝)
- 電介質:采用含氟聚合物,沒有典型的"特氟龍膝關節效應",并且提供出色的電氣性能
3. 電氣性能:
- 標稱阻抗:50.0 Ω,阻抗裕量:±2.5 Ω
- 傳播速度:78.00%,保證信號快速傳輸
- 最大工作頻率:66GHz,覆蓋廣泛應用場景
- 在不同頻率下(如0.5GHz、1.0GHz等),電纜的衰減、功率容量等性能均有詳細列出
4. 機械特性:
- 內折彎半徑(最小):0.250英寸,便于某些場景下的安裝和使用
- 重量:每100英尺1.40磅,提供了較好的輕便性和便攜性
5. 工作環境:
- 工作溫度范圍:-55攝氏度至+125攝氏度,適應多種環境條件
- 符合RoHS規范,確保環保和安全性
6. 相位穩定性:
- 該電纜特別強調了其相位穩定性,以滿足對相位控制要求較高的應用場景。
| 衰減 | |
| 頻率 | DB / 100 FT 典型值 |
| 0.5 GHz | 14 db |
| 1.0 GHz | 20 db |
| 5.0 GHz | 45 db |
| 10.0 GHz | 65 db |
| 18.0 GHz | 93 db |
| 功率 | |
| 頻率 | 瓦 CW @ 20 °C(最大值) |
| 0.5 GHz | 300 W |
| 1.0 GHz | 235 W |
| 5.0 GHz | 105 W |
| 10.0 GHz | 73 W |
| 18.0 GHz | 54 W |
