Micro AFD系列DC-DC高壓電源SDS High Voltage
發布時間:2024-08-21 10:16:33 瀏覽:635
在現代科研和工業應用中,對高壓電源的需求日益增長,尤其是在光電探測領域。Micro AFD系列DC-DC高壓電源,作為一款專為APD(Avalanche Photo Diodes)和SiPM(Silicon Photomultipliers)設計的超緊湊型、調節型高壓DC-DC轉換器,以其卓越的性能和緊湊的設計,成為了這些應用的理想選擇。
產品概述
Micro AFD系列提供四種標準產品,覆蓋了從0到100V的電壓范圍,適用于各種需要精確電壓控制的應用場景。其輸入電壓可選擇5Vdc±0.5Vdc或12Vdc(兼容±2.0V),輸出電壓可調至100V。
主要特點
輸入電壓選擇: 靈活的輸入電壓選項,適應不同的電源環境。
輸出電壓可調: 高達100V的可調輸出。
負載電流: 在Full load條件下,電流小于50mA。
極性選擇: 提供正極或負極的定電壓輸出。
精度: 通過外部控制電壓調整輸出電壓,具有0.1%滿量程精度。
噪聲和紋波: 小于25mVp-p的峰值紋波。
溫度系數: 小于15ppm/°C。
性能參數
HV設置: 使用外部電壓源(0-2.5V),精度高達0.1%。
最大輸入電流: 空載時1mA。
負載電壓調節: 在空載到滿負載變化時保持0.01%的全輸出電壓。
線電壓調節: 全輸出電壓或指定電壓范圍內為+0.001%/V。
工作溫度: -10°C 到 +50°C。
存儲溫度: -10°C 到 +70°C。
保護功能: 內部限流保護,啟動軟啟動防止過沖。
屏蔽: 金屬屏蔽外殼需接地確保安全,提供了額外的電磁干擾防護。
應用場景
Micro AFD系列DC-DC高壓電源特別適用于以下場景:
光電二極管: 為Avalanche光電二極管(APD)提供穩定的高壓電源。
硅光電倍增器: 為硅光電倍增器(SiPM)提供精確的高壓控制。
包裝與連接
包裝材料: 酸洗鋼板,厚度0.5mm。
外殼尺寸: 11 x 11 x 11 mm。
引腳: 0.63 x 0.63 mm方引腳,引腳長度超過2mm。
重量: 5g。
絕緣: 外殼完全包覆在環氧樹脂中。
引腳連接
1. 輸入電壓(Vin): 1腳 (連接到電源輸入)
2. 地(GND): 2腳 (連接到地)
3. HV設定: 3腳 (控制輸入電壓)
4. 輸出高壓(Vout): 4腳 (高壓輸出)

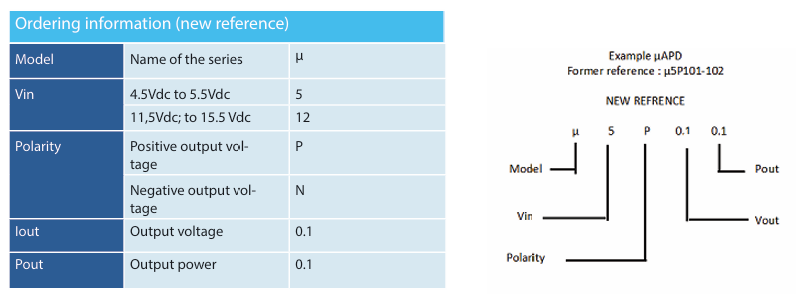

訂購信息:
