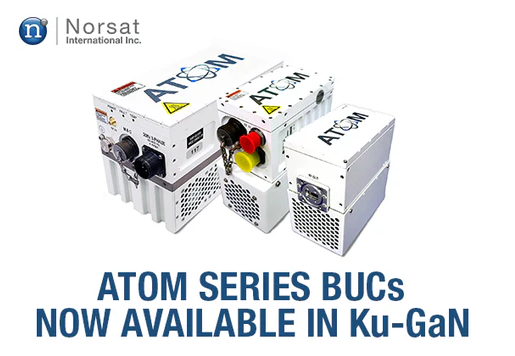

Norsat ATOM系列Ku和Ka波段BUC模塊上變頻器
發布時間:2024-10-09 09:36:40 瀏覽:891
Norsat的ATOM系列Ku和Ka波段BUC模塊采用GaN和GaAs技術,以其小巧的體積、輕盈的重量和卓越的效率而聞名。這些模塊以其行業領先的尺寸、重量、功率和MIL-STD標準而著稱,能夠無縫集成到對規格要求嚴格且外形尺寸受限的各種系統中。
ATOM GaN BUC模塊是機載系統、雷達、TWTA替代品、SOTM(衛星終端移動)、COTP(船載終端)、便攜式VSAT(衛星通信終端)、CDL(通信數據鏈)等應用的理想選擇。其小巧的體積和輕盈的重量不僅簡化了集成過程,還節省了平臺和運輸箱的空間,減輕了車輛的有效載荷。此外,Norsat的ATOM系列產品可以通過Norsat獨有的ATOMControl軟件輕松配置,該軟件提供直觀的用戶界面,用于監控和控制ATOM系列BUC和SSPA。Norsat的80W Ku波段GaN ATOM BUC模塊比同類競爭產品輕62%,體積小70%。
ATOM系列GaN模塊上變頻器的特點包括:
- 卓越的熱管理能力
- 優異的SWaP(尺寸、重量和功耗)平衡
- 緊湊、輕便且高效的設計
- 高度定制化選項
- 防水防塵、堅固耐用的結構
- 抗沖擊和抗振動性能
- 標準BUC提供3年保修期
規格:
Ku-Band | Ku-Band | Low Ku-Band | Ka-Band | ||||||
(12.75-13.25 GHz) | |||||||||
25W | 40W | 50 W | 100 W | 250 W | 14W | 28W | 56 W | 25 W | |
Power Level (13.75-14.5 GHz) | 25W P1dB | 40W P1dB | 50W P1dB | 100WP1dB | 250W Psat | 14W P1dB | 28W P1dB | 56W P1dB | 25W Psat |
Conversion Gain | 60dB | 60dB | 60dB | 60dB | 60dB | 60dB | 60dB | 60dB | 60dB |
(typ std.band) | |||||||||
Gain Variation over any 40 MHz | 2dB | 2dB | 2dB | 1.5dB | 1.5dB | 2dB | 2dB | 2dB | 1dB |
(max p-p) | |||||||||
Gain Vanation over temp | 3dB | 3dB | 3dB | 3dB | 3dB | 3dB | 3dB | 3dB | 4dB |
(max p-p) | |||||||||
Noise Figure | 15dB | 15dB | 15dB | 15dB | 15dB | 15dB | 15dB | 15dB | 15dB |
With Fan | |||||||||
(standard configuration) | |||||||||
Ambient Temperature | -40 to+60℃ | -40 to+60℃ | -40 to+60℃ | -40 to+60℃ | -40 to +60℃ | -40 to +60℃ | -40 to+60℃ | -40 to+60℃ | -40 to+60℃ |
Dimensions | 6.5x3.2x6.1” | 6.7x3.4x6.7” | 6.7x3.4x6.7” | 6.4x5.3x11.7” | 12.5x13.0x6.65” | 6.5x3.2x6.1” | 6.7x3.4x6.7” | 6.7x5.3x11.7” | 7.1x3.6x6.8” |
Weight | 5.0 Ibs | 5.4 Ibs | 5.4 Ibs | 15.3 Ibs | 33.2 Ibs | 5 Ibs | 5.4 Ibs | 15.3 Ibs | 6.3 lbs |
(2.27 kg) | (2.45 kg) | (2.4 kg) | (6.94 kg) | (15.1 kg) | (2.3 kg) | (2.4 kg) | (6.9 kg) | (2.9 kg) | |
Power Consumption @Psat | 165W | 305W | 350W | 540W | 1010W | 165W | 305W | 540W | 200W |
Power Consumption @P1dB | 147W | 270W | 310W | 480W | 880W | 147W | 270W | 480W | 150W(Plin) |
Without Fan | |||||||||
(baseplate cooling | |||||||||
configuration) | |||||||||
BaseplateTemperature | -40 to+70℃ | -40 to +70℃ | -40 to+70℃ | -40 to+70℃ | TBD | -40 to +70℃ | -40 to+70℃ | -40 to+70℃ | -40 to +70℃ |
Dimensions | 5.3x3.2x3.3” | 5.3x3.2x3.8” | 5.3x3.2x3.8” | 5.3x3.6x10.7” | TBD | 5.3x3.2x3.3” | 5.3x3.2x3.8” | 5.3x3.6x10.7” | 7.1x3.3x3.9" |
Weight | 3.5 Ibs | 3.9 lbs | 3.9 lbs | 10.0 Ibs | TBD | 3.5 Ibs | 3.9 Ibs | 10.0 Ibs | 4.4 lbs |
(1.59 kg) | (1.77 kg) | (1.77 kg) | (4.54 kg) | (1.59 kg) | (1.77 kg) | (4.54 kg) | (2.0 kg) | ||
Power Consumption @P1dB | 134W | 245W | 280W | 455W | TBD | 134W | 245W | 455W | 138W |
相關型號:
ATOMBKA025
ATOMBKA050
ATOMBKU025
ATOMBKU040
ATOMBKU050
ATOMBKU100
ATOMBKU250
ATOMBKU014BCE
ATOMBKU028BCE
ATOMBKU056BCE
上一篇: Sensata工業斷路器選型指南
下一篇: PDI L4系列石英晶體振蕩器
推薦資訊
Norsat 1041XRTS是一款Ku波段4W(36dBm)非倒置式塊上變頻器(BUC),支持13.75-14.5GHz輸出頻率和950-1700MHz輸入頻率,采用12.8GHz本振(部分型號13.05GHz),具備低相位噪聲(-90dBc/Hz@100kHz)和±2.25dB增益穩定性,通過WR75波導輸出,兼容75Ω F型或50Ω N型連接器,可在-40°C至+55°C環境下以15-24V供電(45W功耗)工作,其228×125×65mm緊湊結構(1.9kg)專為衛星通信鏈路設計,滿足嚴苛的溫度與帶寬性能要求。

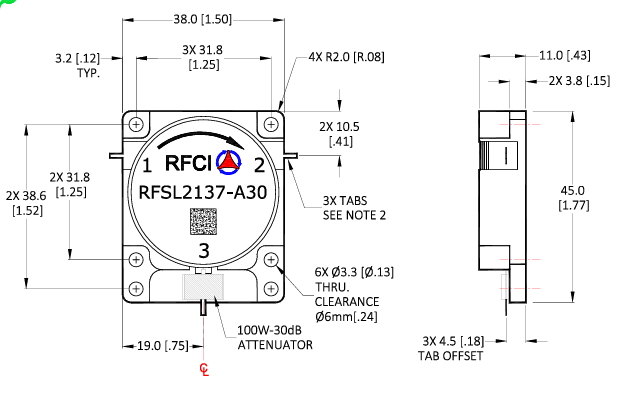

RFSL2137-A30插入式法蘭安裝iso衰減器由RFCI公司生產,頻率范圍450 MHz至500 MHz,插入損耗典型值小于0.30 dB、最大值0.40 dB,隔離度最小20 dB、典型值大于22 dB等,功率容量100W連續波衰減功率,衰減30 dB ± 1 dB,工作溫度-20°C至+85°C、存儲溫度-40°C至+95°C,適用于測試設備、通信系統和RFID系統等需精確控制信號強度的應用,設計能確保指定頻率范圍內穩定性能和高功率處理能力。
