Microsemi JANTX1N5807軍級整流二極管 原裝現貨
發布時間:2024-11-19 14:21:16 瀏覽:2813
1N5807、1N5809和1N5811是一系列軍用級別的超快速恢復整流器二極管,專為高可靠性應用設計,如軍事、航天以及其他不允許失敗的關鍵領域。這些整流器以其卓越的性能和耐用性,能夠滿足極端環境下的嚴苛要求。
| TYPE | BREAKDOWN VOLTAGE (MIN.) @100μA V(B | MAXIMUM FORWARD VOLTAGE @4 A (8.3 ms pulse) VFM | REVERSE CURRENT (MAX.) @VRWM lR | SURGE CURRENT (MAX) FSM (Note 1) | REVERSE RECOVERY TIME(MAX) trr (Note 2) | ||
| Volts | Volts | μA | Amps | ns | |||
| 25℃ | 125℃ | 25℃ | 125℃ | ||||
| 1N5807 | 60 | 0.875 | 0.800 | 5 | 525 | 125 | 30 |
| 1N5809 | 110 | 0.875 | 0.800 | 5 | 525 | 125 | 30 |
| 1N5811 | 160 | 0.875 | 0.800 | 5 | 525 | 125 | 30 |
產品特性
JEDEC注冊的1N5807、1N5809、1N5811系列。
無空洞的密封玻璃封裝。
四層鈍化。
極其堅固的結構。
內部“Category 1”冶金鍵合。
根據MIL-PRF-19500/477,有JAN、JANTX、JANTXV和JANS級別的認證。
提供符合RoHS標準的版本(僅限商業等級)。
電氣性能
工作峰值反向電壓:1N5807為50V,1N5809為100V,1N5811為150V。
正向浪涌電流(IFSM):125A。
平均整流輸出電流(IO1):在75°C和3/8英寸引線長度下為6.0A。
平均整流輸出電流(IO2):在55°C和3/8英寸引線長度下為3.0A。
電容(CJ):在10V和1MHz下為60pF。
反向恢復時間(trr):30ns。
焊接溫度(TSP):260°C。
應用領域
軍事和航天:由于其高可靠性和極端環境下的性能,這些整流器適用于軍事和航天應用。
開關電源:由于其超快速恢復特性,適用于需要快速開關和低正向損耗的開關電源。
高電流應用:由于其高正向浪涌電流能力,適用于需要承受大電流沖擊的應用。
封裝和包裝
封裝:提供有引腳和表面貼裝MELF封裝選項。
標記:產品體涂有藍色,并標有型號編號。
極性:通過帶狀標記指示陰極。
膠帶和卷軸:符合EIA-296標準,具體數量需咨詢工廠。
Microsemi 是美國高可靠性電子元器件廠商,其軍級二三級管產品,被廣泛應用于全球高端市場,深圳市立維創展科技有限公司,授權代理銷售Microsemi軍級二三級產品,大量原裝現貨,歡迎咨詢。
推薦資訊

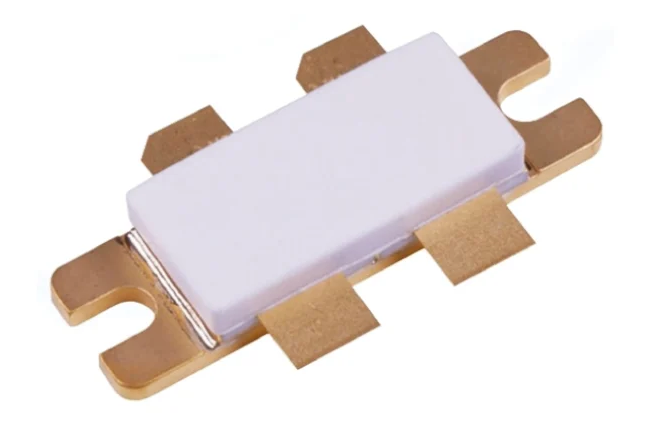

Semelab D1028UK是一款高性能DMOS工藝金屬柵極硅FET晶體管,關鍵參數包括28V工作電壓、438W最大功耗、70V漏源擊穿電壓及0.4°C/W優異熱阻特性,特別適用于廣播通信、工業加熱和軍事射頻系統等高功率高頻應用場景。
