BNC866-M緊湊型40G頻率合成器

發布時間：2025-02-07 08:47:16 瀏覽：1533

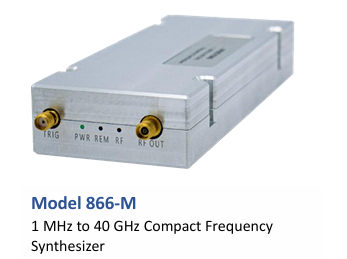

　　Model 866-M是一款緊湊型頻率合成器，用于生成精確和穩定的連續波(CW)和脈沖形式的頻率信號，頻率范圍從1 MHz到40 GHz。該設備具有快速切換時間(50 μs)、輸出功率范圍從-20到+25 dBm，并表現出卓越的相位噪聲性能，例如在10 GHz和20 kHz偏移處測量為-127 dBc/Hz。

BNC866-M緊湊型40G頻率合成器

　　產品特點

　　緊湊設計：尺寸為6.5 x 2.4 x 1英寸(165 x 60 x 26 mm)，重量不到1.3磅，功耗低至23 W，僅需被動冷卻。

　　以太網通信端口：用于遠程連接到PC，通過標準SCPI命令控制GUI軟件。

　　外部參考：可以接收和提供100 MHz或1 GHz的外部參考。多個單元可以相位同步，其中一個單元作為主單元，其他作為從單元，實現多通道相位相干輸出。

　　應用廣泛：適合作為低相位噪聲系統時鐘或參考源，以及在雷達、電子戰、量子計算等多通道相位相干配置中使用。

　　輸出功率

Signal Specifications
PARAMETER	MIN	TYPICAL	MAX	NOTE
Frequency Range	1MHz		40 GHz
Frequency Resolution		0.001 Hz		GUISWsetting resolution
Phase Adjustment Range	O deg		360 deg
Phase Resolution		0.1 deg
Switching Speed		500 μs 50μs	85μs	Option FS
Frequency Reference
PARAMETER	MIN	TYPICAL	MAX	NOTE
Internal reference frequency		100 MHz
Calibrated accuracy of int.reference		±30 ppb		Calibrated at 23±3℃
Temperaturestability(0 to 50°C)			±100 ppb
Aging 1”year			500 ppb
Aging per day			5 ppb	After 30 days operation
Warm-Up time		5 min
Reference frequency input	100 MHz,1 GHz
Referenceinput level 100 MHz 1GHz	-5 dBm -5 dBm		+10 dBm +10 dBm
Referenceinput impedance		500
Reference frequency output	100 MHz,1 GHz			100 MHz reference out not possible when using 1 GHz external reference
Output power 100 MHz 1GHz	0 dBm -1 dBm		5 dBm 5 dBm
Referenceoutput impedance		500
Multi-Channel configurability
Recommended configuration	One master and multiple slave units are synchronized by the common 1 GHz reference from the master unit
Relative phase stability among the multi-channels(phase coherence)		15 mrad		@5GHzover 5 hours

　　輸出功率范圍：

　　< 1 GHz：-10 dBm到24 dBm

　　1 GHz到18 GHz：-10 dBm到25 dBm

　　18 GHz到23 GHz：-10 dBm到23 dBm

　　23 GHz到32 GHz：-20 dBm到21 dBm

　　32 GHz到40 GHz：-20 dBm到17 dBm

　　功率分辨率：0.5 dB

　　相位噪聲

　　1 GHz載波：

　　10 Hz偏移：-87 dBc/Hz到-80 dBc/Hz

　　1 kHz偏移：-130 dBc/Hz到-125 dBc/Hz

　　100 kHz偏移：-145 dBc/Hz到-140 dBc/Hz

　　10 MHz偏移：-155 dBc/Hz到-150 dBc/Hz

　　10 GHz載波：

　　10 Hz偏移：-66 dBc/Hz到-60 dBc/Hz

　　1 kHz偏移：-113 dBc/Hz到-108 dBc/Hz

　　100 kHz偏移：-129 dBc/Hz到-124 dBc/Hz

　　10 MHz偏移：-138 dBc/Hz到-133 dBc/Hz

Berkeley Nucleonics Corporation(BNC)自1963年成立以來，專注于設計和制造高性能射頻和微波產品，提供脈沖發生器、延遲發生器、任意波形發生器和數字延遲脈沖發生器等在內的多種高精度電子儀器，廣泛應用于實驗室測試、科學研究、雷達和通信系統等領域。立維創展代理分銷BNC產品，歡迎咨詢。
