vishay CBB3100BLGKWS薄膜二進制MOS電容芯片
發布時間:2025-03-18 09:14:46 瀏覽:2426
Vishay CBB 和 CBC 是薄膜二進制 MOS 電容芯片,每片芯片包含五個不同容量的電容,以二進制增量排列,為用戶提供了多種容量選擇。這些芯片采用 Vishay Electro-Films 先進的薄膜設備和制造技術生產,并經過 100% 電氣測試和目視檢查,符合 MIL-STD-883 標準。

特性
可鍵合性:支持線鍵合。

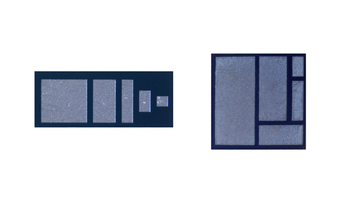

用戶容量選擇:芯片上有五個電容,容量以二進制增量排列。
芯片尺寸:
CBB:0.019" x 0.048"(0402 封裝)
CBC:0.044" x 0.044"(0404 封裝)
容量范圍:CBB 最高 31 pF,CBC 最高 93 pF。
介質材料:二氧化硅(Silicon Dioxide)。
低介質損耗。
基底材料:半導體硅,背面鍍金。
應用場景
CBB 和 CBC 二進制 MOS 多值電容芯片設計用于通過常規線鍵合技術添加或減去電容,以調整混合電路。
電氣規格
| 參數 | CBB | CBC | 單位 |
| 總容量 | 最高 31 pF | 最高 93 pF | pF |
| 容量值 | 1, 2, 4, 8, 16 pF | 3, 6, 12, 24, 48 pF | pF |
| 容差 | ±10% | ±10% | % |
| 直流工作電壓 | 75 V | 75 V | V |
| 最大工作電壓 | 75 V | 75 V | V |
| 峰值電壓(+25°C) | 1.5 x 工作電壓 | 1.5 x 工作電壓 | V |
| 損耗因數(1 kHz, 1 VRMS, +25°C) | 0.10% | 0.10% | % |
| Q 值(1 mHz, 50 mVRMS, +25°C) | 最小 1000 | 最小 1000 | - |
| 溫度系數(-55°C 至 +150°C) | +15 ± 25 ppm/°C | +15 ± 25 ppm/°C | ppm/°C |
| 絕緣電阻(工作電壓,+25°C) | 最小 10^9 Ω | 最小 10^9 Ω | Ω |
| 工作溫度范圍 | -55°C 至 +150°C | -55°C 至 +150°C | °C |
機械規格
| 參數 | CBB | CBC |
| 芯片尺寸 | 0.019" x 0.048" ± 0.002"(0.48 mm x 1.2 mm ± 0.05 mm) | 0.044" x 0.044" ± 0.002"(1.1 mm x 1.1 mm ± 0.05 mm) |
| 芯片厚度 | 0.010" ± 0.002"(0.254 mm ± 0.05 mm) | 0.010" ± 0.002"(0.254 mm ± 0.05 mm) |
| 芯片基底材料 | 半導體硅 | 半導體硅 |
| 介質材料 | 二氧化硅(MOS) | 二氧化硅(MOS) |
| 鍵合墊 | 最小 10 k? 鋁(可選金) | 最小 10 k? 鋁(可選金) |
| 背面材料 | 最小 3 k? 金 | 最小 3 k? 金 |

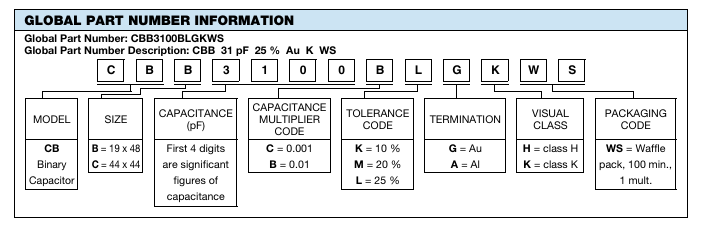

訂購指南:

部分型號:
CBB1153100BKWS
CBB3100BKAHWS
CBB3100BKGKWS
CBB6200BKAHWS
CBC6200BKAHWS
CBC6200BKGHWS
CBC9300BKAHWS
CBC9300BKGHWS
CBC9300BKGKWS
