Gamma/APD/SDS高壓電源模塊對比及選型
發布時間:2025-05-14 09:32:32 瀏覽:253
一、高壓電源模塊概述
高壓電源模塊是電子系統中將低壓輸入轉換為高壓輸出的關鍵組件,廣泛應用于醫療電子、工業控制、科研儀器等領域。選型時需綜合考慮電壓范圍、功率需求、尺寸限制、環境適應性等關鍵參數。
二、主流品牌產品特性對比
Gamma | APD | SDS |
電壓:100V-500kV | 電壓:至20kV | 電壓:100V-25kV |
功率:1W-6kW | 功率:0.5W-200W | 功率:100mW-100W |
應用:醫療CT/X光機 | 應用:高溫工廠 | 應用:便攜設備 |
核心優勢:緊湊設計、高精度輸出、卓越穩定性
技術參數:
電壓范圍:100V-500kV(業內最寬)
功率范圍:1W-6kW(大功率應用首選)
典型應用:
醫療電子設備(如X射線發生器)
光電倍增管供電系統
離子化室和蓋革計數管
選型建議:適合對電壓精度和長期穩定性要求極高的應用場景

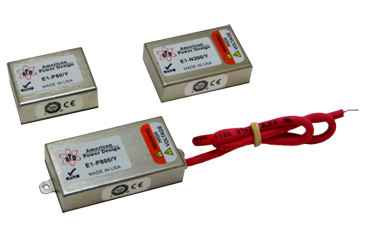

2. American Power Design (APD)
核心優勢:卓越的隔離電壓性能、寬溫工作能力
技術參數:
輸出電壓:最高20kV
功率范圍:0.5W-200W
工作溫度:-40℃至+85℃(工業級)
型號選擇:
APD100系列:基礎型,0.5-10W
APD200系列:增強隔離型,10-50W
APD300系列:高溫型,50-200W
選型建議:適用于惡劣環境或需要高隔離電壓的工業應用
核心優勢:超緊湊設計、低紋波、高效率
技術參數:
電壓范圍:100V-25kV
功率范圍:100mW-100W
紋波系數:<0.1%(典型值)
效率:>85%(全負載范圍)
應用場合:
便攜式醫療設備
高精度工業控制系統
空間受限的高壓應用
選型建議:對尺寸和能效有嚴格要求的應用首選
三、選型關鍵因素分析
電壓需求
超高壓應用(>50kV):Gamma 500kV系列
中高壓應用(1-50kV):根據功率選擇APD或SDS
精密低壓應用(<1kV):SDS超低紋波系列
功率需求
微功率(<1W):SDS 100mW模塊
中小功率(1-200W):APD全系列
大功率(>200W):Gamma千瓦級模塊
環境適應性
寬溫需求:APD300高溫系列
高濕環境:Gamma IP67防護型號
震動場合:SDS抗震動設計款
尺寸限制
超緊湊:SDS Nano系列(15×15×8mm)
標準尺寸:APD標準封裝
大功率模塊:Gamma機架式安裝
四、典型應用選型推薦
醫療CT設備
推薦品牌:Gamma
型號示例:Gamma GHS-150kV/3kW
理由:滿足150kV高壓需求,提供穩定的X射線管供電
工業無損檢測
推薦品牌:APD
型號示例:APD250-20kV/50W
理由:良好的溫度適應性和隔離特性
便攜式分析儀器
推薦品牌:SDS
型號示例:SDS-N1 5kV/2W
理由:超小尺寸(20×20×10mm),低功耗
推薦資訊

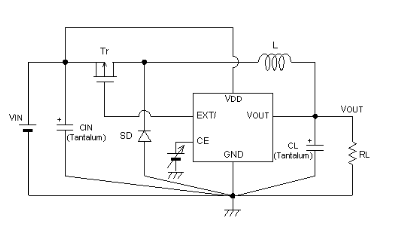

TOREX XC6365/XC6366 系列是多功能降壓 DC/DC 控制器,輸出電流 1A,借外部組件工作。輸出電壓 1.5V - 6.0V 可編程(±2.5%精度),300kHz 開關頻率。XC6366 輕載時 PWM/PFM 切換,全負載高效。軟啟動時間 A、B 系列內置 10ms,C、D 系列可外部調。待機電流<0.5μA,有 UVLO 功能。應用于多種設備,特點有寬輸入輸出電壓范圍、特定頻率、大電流、高效率、低待機電流、可選軟啟動、兩種電壓設置、PWM/PFM 控制、100%占空比,特定封裝,符合 RoHS 且無鉛。

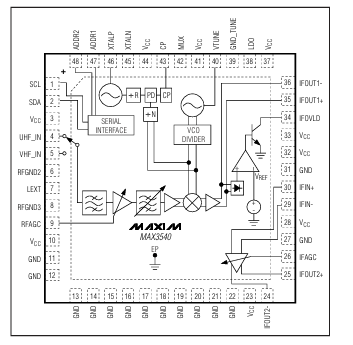

MAX3540ULM是專為模擬和數字電視調諧設計的單轉換電視調諧器,在+3.3V電源下功耗760mW,能將NTSC或ATSC信號(54MHz - 860MHz)轉換為44MHz中頻信號;適用于電視機、模擬/數字地面接收器等多種設備;其電氣特性包括工作頻率范圍、輸出頻率、增益、噪聲系數等多項參數,工作溫度范圍0°C至+85°C,結溫+150°C,存儲溫度范圍 -65°C至+165°C。
