低噪聲放大器(LNA)關鍵參數測試Princeton Microwave

發布時間:2025-07-08 08:43:32     瀏覽:1558

  低噪聲放大器電路是許多接收器鏈中的第一級。它的工作是放大輸入信號,同時保持低噪聲水平。即使是 LNA 性能的微小改進也會對信號清晰度產生很大的影響。 Princeton Microwave Technology公司專注于設計和測試高性能、低噪聲的放大器電路。

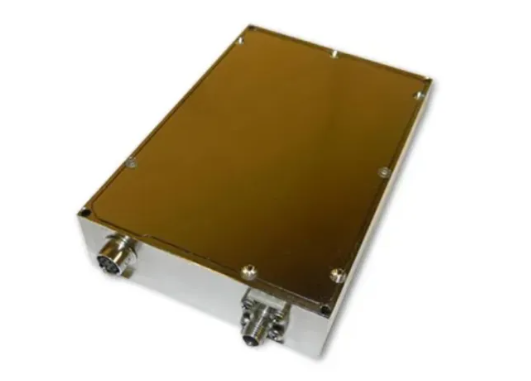

低噪聲放大器(LNA)關鍵參數測試Princeton Microwave

  1.關鍵參數

  噪聲系數(NF):衡量放大器引入的額外噪聲,越低越好(直接影響接收機靈敏度)。

  增益:信號放大能力,需在目標頻段內保持穩定。

  線性度:通過P1dB(1dB壓縮點)和IP3(三階交調截點)評估大信號下的失真。

  輸入/輸出回波損耗(S11/S22):反射越小,匹配越好(通常要求<-10dB)。

  穩定性:需確保全頻段無振蕩(通過K因子等指標驗證)。

  帶寬:性能達標的工作頻率范圍。

  2. 測試工具與方法

  矢量網絡分析儀(VNA):測量S參數(增益、回波損耗、隔離度)。

  噪聲系數分析儀:采用Y因子法精確測量NF。

  頻譜分析儀:輔助分析諧波、雜散等。

  信號發生器與功率計:用于線性度測試(如P1dB測試)。

  3. 測試挑戰

  微小噪聲測量:需高精度儀器和嚴格校準。

  系統誤差控制:測試夾具、電纜等需去嵌入校準。

  環境干擾:需在屏蔽環境中進行,避免外部噪聲影響。

  4. 測試流程示例

  噪聲系數:連接噪聲源→Y因子法計算NF。

  增益與匹配:VNA掃描S21(增益)、S11/S22(回波損耗)。

  線性度:逐步增加輸入功率→記錄P1dB和IP3。

  穩定性:全頻段掃描→檢查K因子>1且無異常振蕩。

  5. 實際應用建議

  頻段匹配:確保LNA的帶寬覆蓋目標應用頻段(如衛星通信的C/Ku波段)。

  系統集成:NF和增益需與后級電路(如混頻器)協同優化。

  可靠性驗證:高低溫、振動等環境應力測試(尤其針對軍工/航天應用)。

  6、Princeton Microwave低噪聲放大器型號及參數:

 MODEL   NUMBERFrequency
(GHz)
GainPout
1dB
Noise
Figure
StartStopdB MindB
min
dB Max
PmTA-0506-30-40.05 30 18
PmTA-0112-30-412 30 17
PmTA-0218-17-218 17 18
PmTA-0220-30-2.520 30 16 2.5
PmTA-0223-30-223 30 17
PmTA-0618-40-1.818 40 16 1.8
PmTA-0620-40-2.520 40 10 2.5
PmTA-0721-45-2.321 45 15 2.3
PmTA-1230-24-212 30 24 23
PmTA-1830-20-318 30 20 10
PmTA-1832-44-318 32 44 18
PmTA-2030-30-2.220 30 30 11 2.2
PmTA-40G-15-4.530KHz40 15 22 4.5
PmTA-40G-24-3.230khz40 24 11 3.2

PmT公司自1993年起為軍事和電信市場提供高質量的微波器件,如振蕩器和放大器。該公司產品系列包括各種振蕩器、低噪聲放大器、功率放大器、功率分配器、耦合器、濾波器、混頻器等。立維創展代理分銷PmT公司產品,歡迎了解。
