RFCI RFSL8935隔離器技術規格書

發布時間:2026-01-09 09:11:00     瀏覽:130

  RFSL8935 是一款由 RF Circulator Isolator Inc. (RFCI) 生產的連續波(CW)隔離器 。主要應用于 8–16 GHz 的微波/毫米波系統。

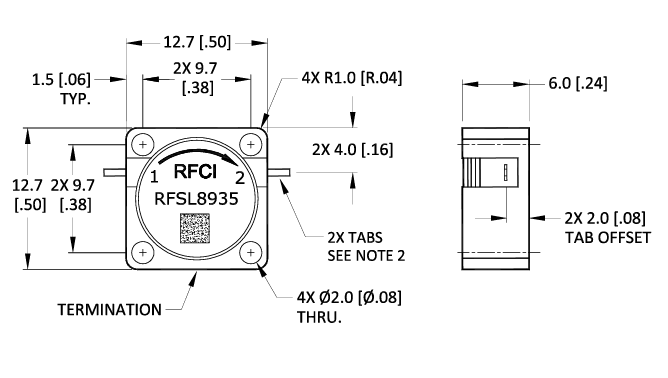

RFCI RFSL8935隔離器RFCI RFSL8935隔離器尺寸圖

  關鍵性能

  ? 頻率范圍:8–16 GHz

  ? 峰值/平均前向功率:250 W / 15 W;連續反向功率:5 W

  ? 插入損耗:≤0.60 dB(典型)/ 0.70 dB(最大)

  ? 隔離度:≥17 dB(典型 19 dB)

  ? 回波損耗:≥19 dB

  ? 工作溫度 –40 ~ +85 °C,儲存 –40 ~ +95 °C

  機械規格

  外廓尺寸:正方形底座,邊長為 12.7 mm。

  厚度:6.0 mm。

  安裝孔:配備 4 個直徑為 2.0 mm 的通孔,孔距為 9.7 mm。

  接線片(Tabs):包含 2 個接線片,尺寸為0.60W x 2.0L x 0.20T(mm)。

  偏移量:接線片偏移距離為 2.0 mm。

  典型應用

  ? 雷達 T/R 組件、功放、低噪放保護

  ? 測試儀器、微波開關矩陣

  ? 衛星通信、5G 小基站毫米波前端

  使用注意

  ? 法蘭盤短時最高 +85 °C,持續高溫請降額

  ? 安裝扭矩 ≤0.3 N·m,避免陶瓷開裂

  ? 建議 PCB 預留 2×2 mm 焊盤偏移量,方便回流焊

RFCI是一家專業生產射頻(RF)環行器和隔離器的公司,產品覆蓋了從50 MHz到20 GHz的頻率范圍,廣泛應用于通信和無線基礎設施。深圳市立維創展科技有限公司優勢代理銷售RFCI產品,歡迎咨詢了解。
