CPLD FLASH370 系列 128 宏電池 100 引腳 TQFP
訂購信息：
描述：
FLASH370?系列CMOS cpld提供一系列具有無與倫比性能的高密度可編程邏輯解決方案。每個家庭成員的設計與Cy出版社的最先進的Flash技術。所有的設備都是電擦除和可重新編程的，簡化了產品庫存并降低了成本。
FLASH370系列旨在為高密度cpld帶來22V10的靈活性、易用性和性能。該體系結構基于由可編程互連矩陣(PIM)連接的許多邏輯塊。
每個邏輯塊都有自己的產品項數組、產品項分配器數組和16個宏單元。PIM將信號從一個邏輯塊分配到另一個邏輯塊以及來自引腳的所有輸入。

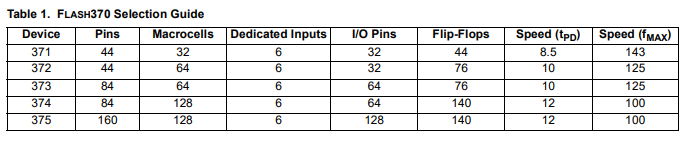

該系列具有多種密度和引腳數可供選擇。在每種密度下都有兩種封裝選項可供選擇——一種是I/O密集型的，另一種是寄存器密集型的。例如，CY7C374和CY7C375都具有128個宏細胞。在84引腳封裝的CY7C374上，一半的宏單元位于，一半位于I/O引腳上。在CY7C375上，所有的宏單元都被饋送到I/O引腳，該器件采用160引腳封裝。圖1顯示了CY7C374/5的框圖。
功能描述：
可編程互連矩陣(PIM)由一個完整的全局路由矩陣組成，用于接收來自I/O引腳的信號和來自邏輯塊的反饋。PIM是一種非常低胸圍互連，避免了擬合和密度限制。
路由由軟件自動完成，通過PIM的傳播延遲對用戶是透明的。
來自任何引腳或任何邏輯塊的信號可以路由到任何或所有邏輯塊。
特性
?閃存可擦除CMOS cpld
?高密度
- 32-128個宏細胞
- 32-128個I/O引腳
-多個時鐘引腳
?所有I/ o和專用輸入的總線保持能力
?高速
- tPD = 8.5-12 ns
- tS = 5 - 7ns
- tCO = 6 - 7ns
?快速可編程互連矩陣(PIM) -統一的可預測延遲，獨立于路由
?智能產品期限分配器
- 0-16個乘積項到任何宏單元格
-在個人基礎上提供產品期限指導
-在本地宏細胞之間提供產品術語共享
-不會形成巨細胞鏈
?簡單的時序模型
—無扇出延遲
—無擴展器延遲
-沒有專用的vs. I/O引腳延遲
—通過PIM不會造成額外的延遲
-使用完整的16個產品術語不會受到處罰
-沒有延遲轉向或共享產品條款
?靈活的時鐘
-每個設備2-4個時鐘引腳
-時鐘極性控制
?支持安全位和用戶ID
?包裝
- 44-160pins
—PLCC、CLCC、PGA、TQFP封裝
Product Technical Specifications
| EU RoHS | Not Compliant |
| ECCN (US) | EAR99 |
| Part Status | Obsolete |
| Automotive | No |
| PPAP | No |
| Family Name | FLASH370 |
| Program Memory Type | Flash |
| Number of Logic Blocks/Elements | 8 |
| Number of Global Clocks | 4 |
| Number of Macro Cells | 128 |
| Data Gate | No |
| Maximum Number of User I/Os | 64 |
| In-System Programmability | No |
| Programmability | Yes |
| Reprogrammability Support | No |
| Maximum Clock to Output Delay (ns) | 7 |
| Maximum Propagation Delay Time (ns) | 12 |
| Speed Grade | 100 |
| Individual Output Enable Control | No |
| Maximum Operating Current (mA) | 300 |
| Supplier Temperature Grade | Commercial |
| Mounting | Surface Mount |
| Package Height | 1.4 |
| Package Width | 14 |
| Package Length | 14 |
| PCB changed | 100 |
| Standard Package Name | QFP |
| Supplier Package | TQFP |
| Pin Count | 100 |
| Lead Shape | Gull-wing |
