描述
Connor-Winfield的高穩定性OH300系列是非常精確的頻率標準，非常適合用于蜂窩基站，測試設備，同步以太網，VSAT和STRATUM 3E應用。這些獨特的OCXO / VCOCXO振蕩器在±5 ppb至±50 ppb的范圍內提供頻率穩定性，超過商業，擴展商業或工業溫度范圍。預熱后的功率要求為商用溫度范圍1.1W，工業溫度范圍1.5W。
此外，優異的老化是通過使用泛音SC切割晶體實現的。OH300系列可提供CMOS邏輯或正弦波輸出以及電壓控制選項。這些振蕩器提供出色的相位噪聲，根據頻率要求而變化。艾倫方差規格被評為主要參考標準。預熱時間為5分鐘至最終頻率的0.10 ppm。

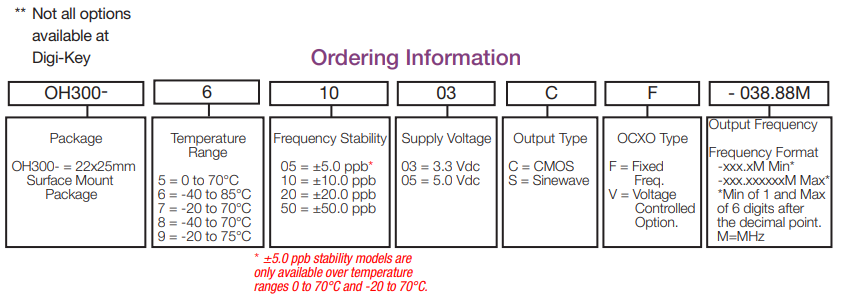

| 零件編號 | 產品類型 | 邏輯系列 | 包 | 頻率穩定性 | 頻率容差 | 頻率校準 | 電源電壓 | 頻率范圍 | 溫度范圍 | 拉力范圍 | 關鍵詞 |
| OH300-50503CV | VCOCXO的 | LVCMOS公司 | SM-FR4 25.4x22毫米 | +/-5ppb | +/-0.3ppm | +/-0.1ppm | 3.3 伏直流電 | 5 至 50 MHz | 0 至 70°C | +/-0.4ppm | STRATUM 3E 層 |
| OH300-5xxxxCV系列 | VCOCXO的 | LVCMOS公司 | SM-FR4 25.4x22毫米 | +/-10ppb | +/-0.3ppm | +/-0.1ppm | 3.3 伏直流電 | 5 至 50 MHz | 0 至 70°C | +/-0.4ppm | STRATUM 3E 層 |
| OH300-5xxxxSV 系列 | VCOCXO的 | Sinewave | SM-FR4 25.4x22毫米 | +/-5ppb | +/-0.3ppm | +/-0.1ppm | 5.0 伏直流電 | 5 至 50 MHz | 0 至 70°C | +/-0.4ppm | STRATUM 3E 層 |
| OH300-61003CV | VCOCXO的 | LVCMOS公司 | SM-FR4 25.4x22毫米 | +/-10ppb | +/-0.3ppm | +/-0.1ppm | 3.3 伏直流電 | 5 至 50 MHz | -40 至 85°C | +/-0.4ppm | STRATUM 3E 層 |
| OH300-6xxxxCV 系列 | VCOCXO的 | LVCMOS公司 | SM-FR4 25.4x22毫米 | +/-50ppb | +/-0.3ppm | +/-0.1ppm | 5.0 伏直流電 | 5 至 50 MHz | -40 至 85°C | +/-0.4ppm | STRATUM 3E 層 |
| OH300-6xxxxSV 系列 | VCOCXO的 | Sinewave | SM-FR4 25.4x22毫米 | +/-50ppb | +/-0.3ppm | +/-0.1ppm | 3.3 伏直流電 | 5 至 50 MHz | -40 至 85°C | +/-0.4ppm | STRATUM 3E 層 |
| OH300-71003SV | VCOCXO的 | Sinewave | SM-FR4 25.4x22毫米 | +/-10ppb | +/-0.3ppm | +/-0.1ppm | 3.3 伏直流電 | 5 至 50 MHz | -20 至 70°C | +/-0.4ppm | STRATUM 3E 層 |
| OH300-7xxxxCV系列 | VCOCXO的 | LVCMOS公司 | SM-FR4 25.4x22毫米 | +/-20ppb | +/-0.3ppm | +/-0.1ppm | 5.0 伏直流電 | 5 至 50 MHz | -20 至 70°C | +/-0.4ppm | STRATUM 3E 層 |
| OH300-7xxxxSV 系列 | VCOCXO的 | Sinewave | SM-FR4 25.4x22毫米 | +/-20ppb | +/-0.3ppm | +/-0.1ppm | 3.3 伏直流電 | 5 至 50 MHz | -20 至 70°C | +/-0.4ppm | STRATUM 3E 層 |
| OH300-8xxxxCV系列 | VCOCXO的 | LVCMOS公司 | SM-FR4 25.4x22毫米 | +/-10ppb | +/-0.3ppm | +/-0.1ppm | 5.0 伏直流電 | 5 至 50 MHz | -40 至 70C | +/-0.4ppm | STRATUM 3E 層 |
| OH300-8xxxxSV 系列 | VCOCXO的 | Sinewave | SM-FR4 25.4x22毫米 | +/-10ppb | +/-0.3ppm | +/-0.1ppm | 3.3 伏直流電 | 5 至 50 MHz | -40 至 70°C | +/-0.4ppm | STRATUM 3E 層 |
| OH300-90503CV | VCOCXO的 | LVCMOS公司 | SM-FR4 25.4x22毫米 | +/-5ppb | +/-0.3ppm | +/-0.1ppm | 3.3 伏直流電 | 5 至 50 MHz | -20 至 75°C | +/-0.4ppm | STRATUM 3E 層 |
| OH300-9xxxxCV系列 | VCOCXO的 | LVCMOS公司 | SM-FR4 25.4x22毫米 | +/-50ppb | +/-0.3ppm | +/-0.1ppm | 3.3 或 5.0 Vdc | 5 至 50 MHz | -20 至 75°C | +/-0.4ppm | STRATUM 3E 層 |
| OH300-9xxxxSV 系列 | VCOCXO的 | Sinewave | SM-FR4 25.4x22毫米 | +/-50ppb | +/-0.3ppm | +/-0.1ppm | 3.3 或 5.0 Vdc | 5 至 50 MHz | -20 至 75°C | +/-0.4ppm | STRATUM 3E 層 |
特性
?頻率范圍:5至50 MHz
?OCXO -固定頻率
?VCOCXO -電壓控制選項
3.3 Vdc或5.0 Vdc操作
?可用頻率穩定性:
±5.0 ppb，±10.0 ppb，±20 ppb或±50 ppb
?可用溫度范圍:
0 ~ 70℃，-20 ~ 70℃，-20 ~ 75℃，
-40 ~ 70℃或-40 ~ 85℃
?低相位噪聲/相位抖動
?輸出:CMOS邏輯或正弦波
?SMT封裝:22毫米× 25毫米× 12.7毫米
?磁帶和卷軸包裝
符合RoHS標準/無鉛
