| Part Number | Terminals | Ratio(±3%) | RDC MAX(Ω) | Impedance MIN(Ω) |
| (XXXX)1553-1 | 13:16-13/57:12-9 1-3:15-14/5-7:11-10 | 1CT:1CT 1CT:0.707CT | 1-3,5-7=3.0 16-13,129=3.0 | (1-3,5-7) 4,000 |
| (XXXX)1553-2 | 1-3:16-13/5-7:12-9 1-3:15-14/5-7:11-10 | 1.40T:1T 2CT:1CT | 1-3,5-7=3.5 16-13,129=3.0 | (1-3,5-7) 7,200 |
| (XXXX)1553-3 | 13:16-13/57:12-9 1-3:15-14/5-7:11-10 | 1.25CT:1CT 1.66CT:1CT | 1-3,5-7=3.2 16-13,129=3.0 | (1-3,5-7) 4,000 |
| (XXXX)1553-5 | 1-3:16-13/5-7:12-9 1-3:15-14/57:11-10 | 1T:2.12CT 1T:1.50CT | 1-3,5-7=1.0 16-13.129=3.5 | (16-13,12-9) 4.000 |
| (XXXX)1553-45* | 13:16-13/57:129 1-3:15-1475-7:11-10 | 1CT:2.50CT 1C1.790 | 1-3,5-7=1.0 16-13,129=3.5 | (16-13,12-9) 4,000 |
(XXXX)加上所需的前綴：DFLC, DFLN, DFL, DGLC, DGLN, DGL。
| 零件編號 | 匝數比 | 通道數 | 高度（mm） | 安裝 | 符合 RoHS 規范 |
| DFL1553-1 | 1CT：1CT / 1CT：0.707CT | 對偶 | 3.94 | SMT貼片 | 不 |
| DFL1553-2 | 1.40CT：1.0CT/2.0CT：1.0CT | 對偶 | 3.94 | SMT貼片 | 不 |
| DFL1553-3 | 1.25CT：1.0CT/1.66CT：1.0CT | 對偶 | 3.94 | SMT貼片 | 不 |
| DFL1553-45 | 1.0CT：2.50CT/1.0CT：1.79CT | 對偶 | 3.94 | SMT貼片 | 不 |
| DFL1553-5 | 1CT：2.12CT / 1CT：1.5CT | 對偶 | 3.94 | SMT貼片 | 不 |
| DFLC1553-1 | 1.0CT：1.0CT/1.0CT：.707CT | 對偶 | 3.94 | SMT貼片 | 不 |
| DFLC1553-2 | 1.40CT：1.0CT/2.0CT：1.0CT | 對偶 | 3.94 | SMT貼片 | 不 |
| DFLC1553-3 | 1.25CT：1.0CT/1.66CT：1.0CT | 對偶 | 3.94 | SMT貼片 | 不 |
| DFLC1553-45 | 1.0CT：2.50CT/1.0CT：1.79CT | 對偶 | 3.94 | SMT貼片 | 不 |
| DFLC1553-5 | 1.0CT：2.12CT/1.0CT：1.5CT | 對偶 | 3.94 | SMT貼片 | 不 |
| DFLN1553-1 | 1.0CT：1.0CT/1.0CT：.707CT | 對偶 | 3.94 | SMT貼片 | 不 |
| DFLN1553-2 | 1.40CT：1.0CT/2.0CT：1.0CT | 對偶 | 3.94 | SMT貼片 | 不 |
| DFLN1553-3 | 1.25CT：1.0CT/1.66CT：1.0CT | 對偶 | 3.94 | SMT貼片 | 不 |
| DFLN1553-45 | 1.0CT：2.50CT/1.0CT：1.79CT | 對偶 | 3.94 | SMT貼片 | 不 |
| DFLN1553-5 | 1.0CT：2.12CT/1.0CT：1.5CT | 對偶 | 3.94 | SMT貼片 | 不 |
特征：
雙比例，雙界面
表面安裝，平包或鷗翼包
符合MIL-PRF-21038/27的所有電氣和物理參數
濕度敏感等級:3級
低調，0.155英寸高
適用規范:
MIL-STD-1553B
MIL-STD-202
MIL-PRF-21038
ISO 9001

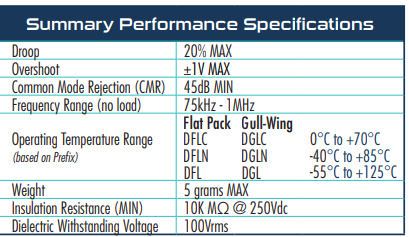

數據：
| 重量 | 5 克 |
|---|---|
| 尺寸 | 23.62 × 16 × 3.94 毫米 |
| 安裝 | SMT貼片 |
| 通道數 | 對偶 |
| 終端 | 1-3:15-14 / 5-7:11-10, 1-3:16-13 / 5-7:12-9 |
| 匝數比 | 1CT：1CT / 1CT：0.707CT |
| 最大 DCR （mΩ） | 3 |
| 阻抗 （Ω） | 4000 |
| 下垂最大 | 20% |
| 過沖 （V） | 最大 ±1V |
| CMR 最小值 （dB） | 45 |
| 工作頻率 （MHz） | 75 kHz 至 1 MHz |
| 紅外最小值 （MΩ） | 10000 |
| 紅外@ | 250 伏直流電 |
| DWV （Vrms） | 100 |
| 包 | 扁平包裝 |
| 工作溫度 | -55°C 至 +125°C |
| 濕度敏感度等級 | 3 |
| 完成 | 錫/鉛 （Sn63/Pb37） |
| 包裝 | 散裝 |
| 年級 | 膠 輥 |
| 合格產品清單 | 不 |
| 符合 RoHS 規范 | 不 |
