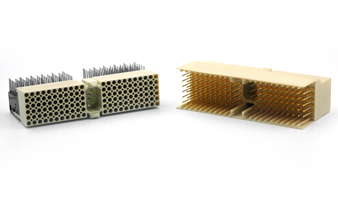

Hypertronics連接器2mm / cPCI

發布時間:2021-02-06 16:48:36     瀏覽:1933

Hypertronics cPCI 2mm連接器系統基于Hypertac雙曲線彈簧孔接觸技術,該技術以抗沖擊和振動而聞名。Hypertronics cPCI 2mm連接器已通過軍事標準測試,具有強化和緊湊的PCI形式,可在軍用地面系統、軍艦和航空航天等所有關鍵任務應用中發揮最高性能。

Hypertronics連接器cPCI 2mm2mm的中線上裝有60.4mm Hypertac觸點,其接觸電阻小于8mm,額定電流為1.0 A。Hypertronics的接觸導線軌跡優化后在高速信號應用中表現良好,這些連接器與標準再熔焊工藝兼容。

Hypertronics cPCI 2mm連接器提供鍵控和非鍵控配置。該連接器在設計上是模塊化的,長度可變,一次可以按五個觸點的增量進行更改。

其他優勢包括:

Hypertac觸頭提供高可靠性

標準2mm

屏蔽層抗EMI/RFI

深圳市立維創展科技有限公司,授權代理銷售Hypertronics連接器產品,歡迎咨詢。

詳情了解Hypertronics請點擊:/brand/75.html

或聯系我們的銷售工程師:0755-83642657   QQ: 2295048674





QCI(質量合格檢驗)
K2系列 = MIL-DTL-55302 311P系列 = NASA GSFC S-311-P-822

3U/6U形狀因素

P1/P4

P2/P5

P3

J1/J4

J2/J5

J3

零件編號參考

K2A110FMD

K2B110FMD

K2B095FMD

K2A110FFD

K2B110FFD

K2B095FFD

設計標準

IEC 1076-4 101

觸頭形狀

凸觸頭

Hypertac 0.40 mm插座

觸頭終端

焊接引線座,以63/37比例鍍鉛錫

鍍金或比例63/37的鍍鉛錫

觸頭間距

2.00mm

觸頭數目

110個信號觸頭

22接地觸頭

95個信號觸頭
19個接地觸頭

110個信號觸頭
22個接地觸頭

95個信號觸頭

19個接地觸頭

觸頭額定電流

1安培

溫度范圍

-55℃至125

絕緣子材質

30%玻璃填充的LCP(符合NASA脫氣規范)

額定阻燃

94 V-O

絕緣電阻

大于5000兆歐姆

觸頭材料

鈹銅針腳觸頭

鈹銅Hypertac插座接線和黃銅主體

插接觸頭鍍層

最小值50微英寸鍍金/50微英寸鍍鎳



插接連接器之間的最大可允許間隙

0.039英寸[1.00 mm]

建議PCB
孔徑

鍍層之后0.71 ± 0.05 mm

鍍層之后0.60 mm

重量

0.55盎司

0.53盎司.

0.38盎司.

0.38盎司.

0.45盎司.

0.31盎司.



性能

3U/6U形狀因素

P1/P4

P2/P5

P3

J1/J4

J2/J5

J3

零件編號參考

K2A110FMD

K2B110FMD

K2B95FMD

K2A110FFD

K2B110FFD

K2B95FFD

LLCR (低級別觸頭阻抗)

平均值7.20毫歐姆

DWV (介質耐壓)

1000 VRMS

觸頭壽命(插/拔)

大于4000次(每個插接連接器對)

插力

平均值16.38 LBF(每個插接連接器對)

拔力

平均值13.2 LBF(每個插接連接器對)

震動(正弦震動)*

15 G時頻率為102000 HZ (MIL-DTL-55302) (NASA GSFCS311-P-822)

震動(任意震動)**

飛機底盤裝置等級的震動(NASA戈達德GEVS SE版本A

抗機械沖擊性*

100 G峰值(NASA GSFC S311-P-822)

*執行測試,測定是否因?yàn)闄C(jī)械運動而發生磨耗,并評估Hypertac觸頭系統在劇烈沖擊下的完整性。為驗證測試,每10納秒執行一次事件檢測。
無事件記錄。

**使用6U飛機底盤執行測試,測定是否因?yàn)闄C(jī)械運動而發生磨耗,并評估測試樣件在惡劣機械環境下的完整性。為驗證測試,每50納秒執行一次事件檢測。
無事件記錄。
