LSJ74,SST74超低噪聲單P通道晶體管Linear Systems
發布時間:2024-05-23 09:10:10 瀏覽:2183

LSJ74和SST74是單P通道超低噪聲晶體管,適用于音頻和聲學應用。它們具有以下顯著的技術特性:
1. 超低噪聲水平:在1kHz條件下,表現出極低的噪聲水平,適用于對信噪比要求高的應用。
2. 高增益:LSJ74的典型Gis為22mS,可有效放大信號。
3. 高輸入阻抗:減少信號源與晶體管之間的信號損失,提高信號傳輸效率。
4. 低電容:減少高頻應用中的失真和相位偏移。
此外,這些晶體管還具備其他重要的電氣特性:
1. 最大限制評級:在不同溫度下有相應的最大允許工作溫度和功耗限制。
2. 擊穿電壓:具有高的柵極到漏極擊穿電壓,提高在高電壓環境中的穩定性。
3. 漏電流與柵極電流:在規定條件下的漏電流和柵極電流限制有助于確保其穩定、可靠的工作。

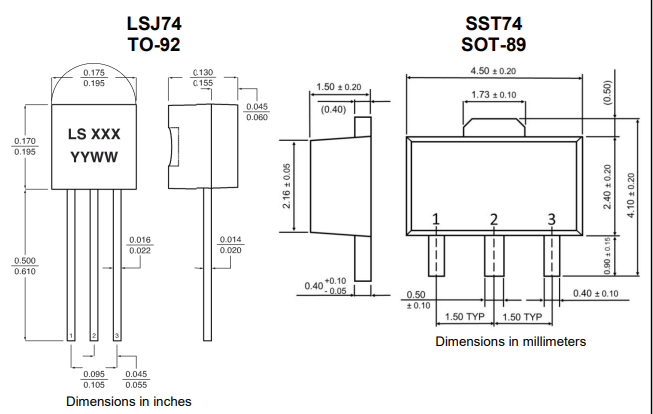

LSJ74和SST74可在TO-92和SOT-89封裝形式中獲得,并提供裸片形式。它們是東芝2SJ74的直接替代品,適用于超低噪聲音頻/聲學應用。
| SYMBOL | CHARACTERISTIC | MIN | TYP | MAX | UNITS | CONDITIONS | |
| BVgpS | Gate to Drain Breakdown Voltage | 25 | V | Vos =0V,lg=100μA | |||
| VastoFF | Gate to Source Pinch-off Voltage | 0.15 | 2 | Vos=-10V,lo=-0.1μA | |||
| lDss | Drain to Source Saturation Current | LSJ74A | 2.6 | 6.5 | mA | Vpg=-10V,Vgs=0V | |
| LSJ74B | 6 | -12 | |||||
| LSJ74C | -10 | 20 | |||||
| LSJ74D | -17 | -30 | |||||
| lg | Gate Operating Current | 50 | pA | VoG=-10V,lo=-1mA | |||
| gss | Gate to Source Leakage Current | 1 | nA | Vos =25V,Vps =0V | |||
| Giss | Full Conductance Transconductance | 8 | 22 | mS | VoG=-10V,Vcs=0V,f=1kHz | ||
| en | Noise Voltage | 1.9 | nV/VHz | Vos=-10V,lo=-2mA,f=1kHz NBW=1Hz | |||
| 4 | Vos=-10V,lo=-2mA,f=10Hz NBW=1Hz | ||||||
| Ciss | Common Source Input Capacitance | 105 | pF | Vos=-10V,Vcs=0V,f=1MHz | |||
| CRS | Common Source Reverse Transfer Cap | 32 | Vos=-10V,lo=0A,f=1MHz | ||||
