Statek CX18SHG1CSM1 AT-Cut石英晶體:高性能頻率控制組件
發布時間:2024-11-29 09:43:01 瀏覽:440
Statek公司生產的CX18 AT-Cut石英晶體是一款高性能的頻率控制組件,專為需要高可靠性的應用而設計。以下是該產品的詳細介紹:
產品概述
型號:CX18 AT-Cut Crystal
頻率范圍:覆蓋30 MHz至100 MHz。
封裝類型:采用小型高沖擊石英晶體封裝。
核心特性

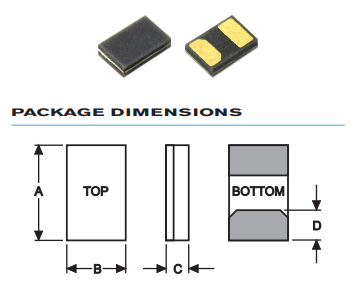

封裝尺寸:提供四種不同尺寸(A, B, C, D),。
高沖擊和振動存活:設計用于承受極端的物理沖擊和振動。
氦氣密封外殼:提供額外的保護,防止環境因素影響晶體性能。
長期老化特性:優秀的長期穩定性,減少維護和更換的需要。
寬溫度范圍:能夠在廣泛的溫度范圍內穩定工作,從-55°C至+125°C。
應用領域
醫療設備:如醫療遙測、心臟節律管理、神經刺激器等。
軍事和航空:適用于航空電子設備、駕駛艙儀表、數據通信等。
工業和通信:包括通信系統、發射器、脈沖發生器等。
技術規格
Fundamental Frequency | 32.0 MHz | 49.0 MHz |
Motional Resitance R? (Q) | 60 | 45 |
Motional CapacitanceC? (fF) | 1.0 | 1.2 |
Quality Factor a | 80,000 | 60,000 |
Shunt Capacitance Co(pF) | 0.5 | 0.5 |
Calibration Tolerance1 | ±50 ppm to±10 ppm | |
Load Capacitance | Customer specified (9 pF standard) | |
Drive Level | 100 μW MAX | |
Frequency-Temperature Stability1,2,3 | ±50 ppm to±10 ppm(Commercial) ±50 ppm to ±20 ppm (Industrial) ±50 ppm to ±30 ppm(Military) | |
Aging,First Year4 | 3 ppm MAX | |
Shock Survival | Up to 75,000 g,0.3 ms,y sine | |
Vibration Survival? | 20 g,10-2,000 Hz swept sine | |
Operating Temperature Range3 | -10℃ to +70℃(Commercial) -40℃ to +85℃ (ndustrial) -55℃ to+125℃ (Military) | |
Storage Temperature Range3 | -55℃ to +125℃ | |
Max Process Temperature | 260℃ for 20 seconds | |
Moisture Sensitivity Level(MSL) | This component is hermetically sealed and is not moisture sensitive. |

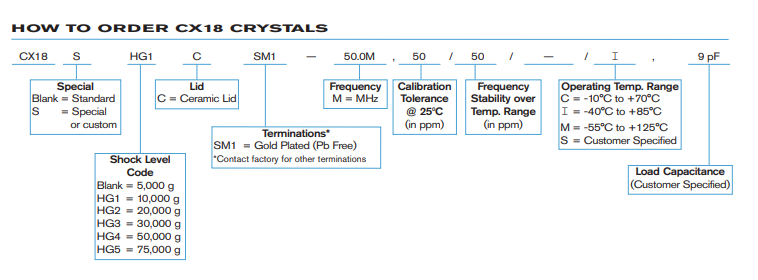

訂購指南:
CX18 AT-Cut石英晶體是Statek公司為滿足高可靠性和精確頻率控制需求而精心設計的產品,適用于醫療、軍事、航空和工業通信等多個領域。
