LS310和LS350解決噪音難題Linear Systems

發布時間:2025-08-18 08:42:02     瀏覽:3079

  在精密電子設計中,噪聲是影響系統性能的關鍵因素之一。Linear Systems 公司推出的 LS310(NPN) 和 LS350(PNP) 低噪聲匹配晶體管對,專為要求低噪聲、高精度的應用而優化,適用于音頻放大器、儀器測量、電流源等場景。

LS310和LS350解決噪音難題Linear Systems

  1.電氣參數:

  Vbe 匹配精度:0.2mV

  電流增益 (hfe):100–1000

  增益帶寬積 (GBW):≥200MHz

  輸入噪聲電壓:700pV–7.5nV

  輸入噪聲電流:1pA–10pA

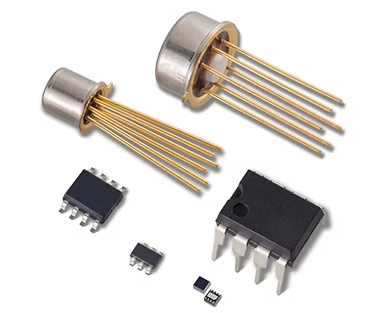

  2.封裝選項

  LS310: PDIP-8, TO-71, TO-78, SOIC-8, SOT-23-6

  LS350: DFN-8 (RoHS)

  3.雙極晶體管vs.JFET選擇指南

  選擇雙極晶體管的情況:

  源電阻<10KΩ

  工作電流<0.5mA

  雙極晶體管在低源電阻和低電流下噪聲更低

  4. 噪聲設計檢查清單

  使用低噪聲元件和盡可能小的電阻值

  優化集電極偏置水平

  注意電路布局(避免長引線)

  電源線噪聲濾波

  電磁干擾防護

  溫度控制(噪聲隨溫度升高而增加)

  帶寬控制(窄帶設計噪聲更低)

  考慮源電阻、輸入噪聲電流和電壓規格

  5. 噪聲與電阻關系

  約翰遜噪聲(熱噪聲)方程:

  Vn = √(4kTRΔf)

  其中k是玻爾茲曼常數,T是溫度(K),R是電阻值,Δf是帶寬

  設計建議: 在噪聲增益信號路徑中使用盡可能低的電阻值

  6.超低噪聲應用電路

  超低噪聲前置放大器

  低噪聲麥克風前置放大器

  數字編程電流泵

  級聯電流源

  電流匹配電路

  乘法器

  功率計

  應變儀儀表放大器

  熱電偶放大器

  各類模擬數學電路

立維創展優勢代理Linear Systems產品,價格優惠,歡迎咨詢。
