BT-1188是L波段的偏置T(Bias Tee)產品，用于微波組件中的應用。以下是該產品的詳細介紹：
規格參數：
DC輸入：
電壓：0V至30V
電流：
F型連接器：最大2A
N型連接器：最大3A
SMA型連接器：最大3A
工作溫度：-30°C至+50°C
存儲溫度：-40°C至+70°C
尺寸(長 × 寬 × 高)：105mm × 55mm × 25mm(4.1英寸 × 2.2英寸 × 0.9英寸)
重量：170克(5盎司)
L波段信號通過：
通頻帶：
950-2150 MHz(N型和SMA型連接器)
950-1450 MHz(F型連接器)
插入損耗：
最大1 dB
最大7 dB(在50/75歐姆轉換時)
輸入VSWR：最大2.0:1
輸出VSWR：最大2.0:1
10 MHz通路/10 MHz注入(可選項)：
10 MHz通頻帶：10 100 MHz
插入損耗：最大1 dB
應用領域：
提供DC電源給高功率的BUC(BUC電源單獨供電時)，以防調制解調器不能提供足夠的電源。
在N型連接器模式下允許最大3A的電流注入。
通過L波段信號。
通過或注入10 MHz的參考信號。
這個產品主要用于微波系統中，在高頻信號傳輸?shù)耐瑫r(shí)可以通過DC電流，適用于需要在一條傳輸線上同時傳遞信號和電源的應用場景。

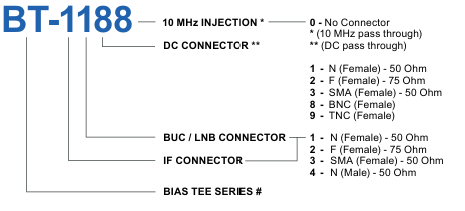

訂購指南：
